BIM-каталог материалов и систем КТтрон в Autodesk Revit

В BIM-каталоге КТтрон в Autodesk Revit вы найдете:

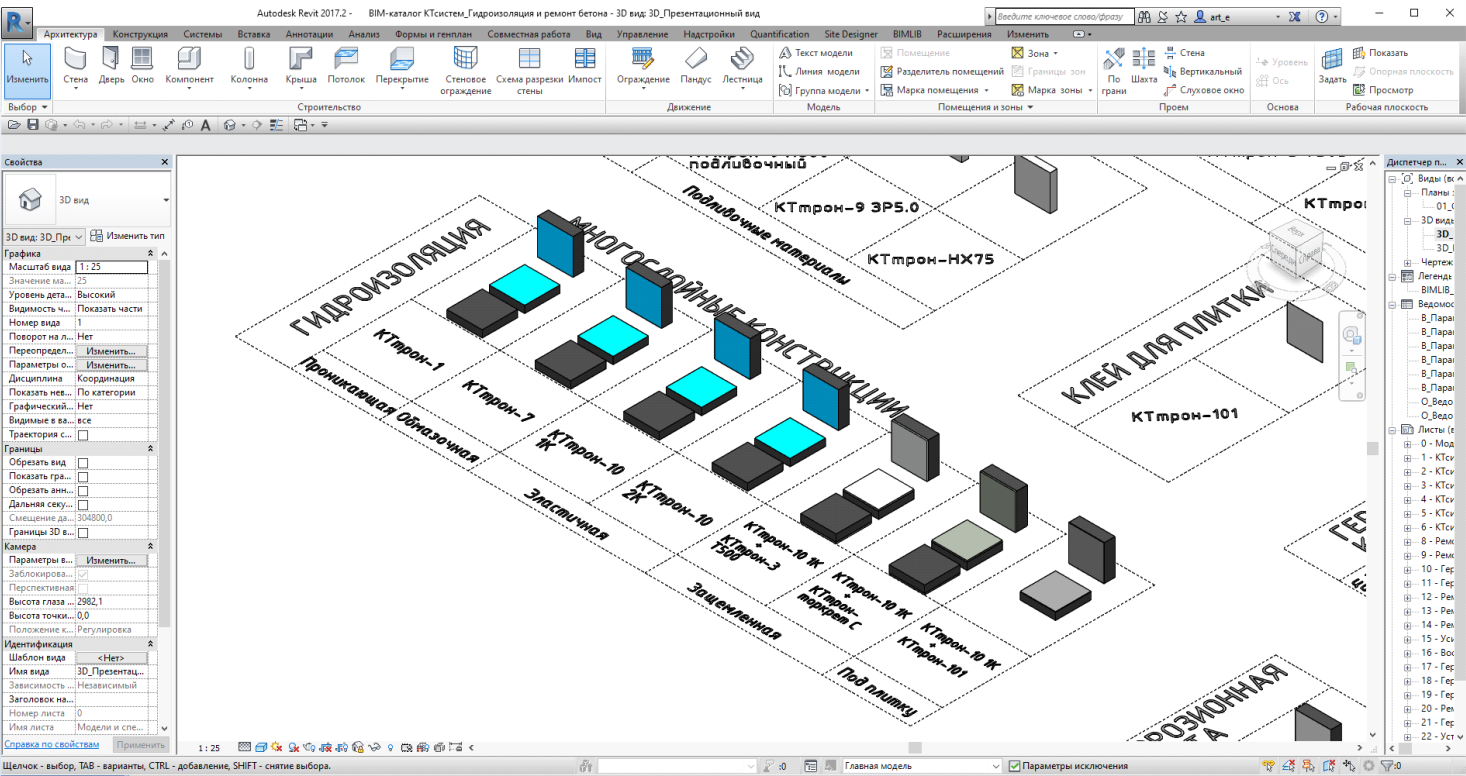

BIM-модели по гидроизоляции

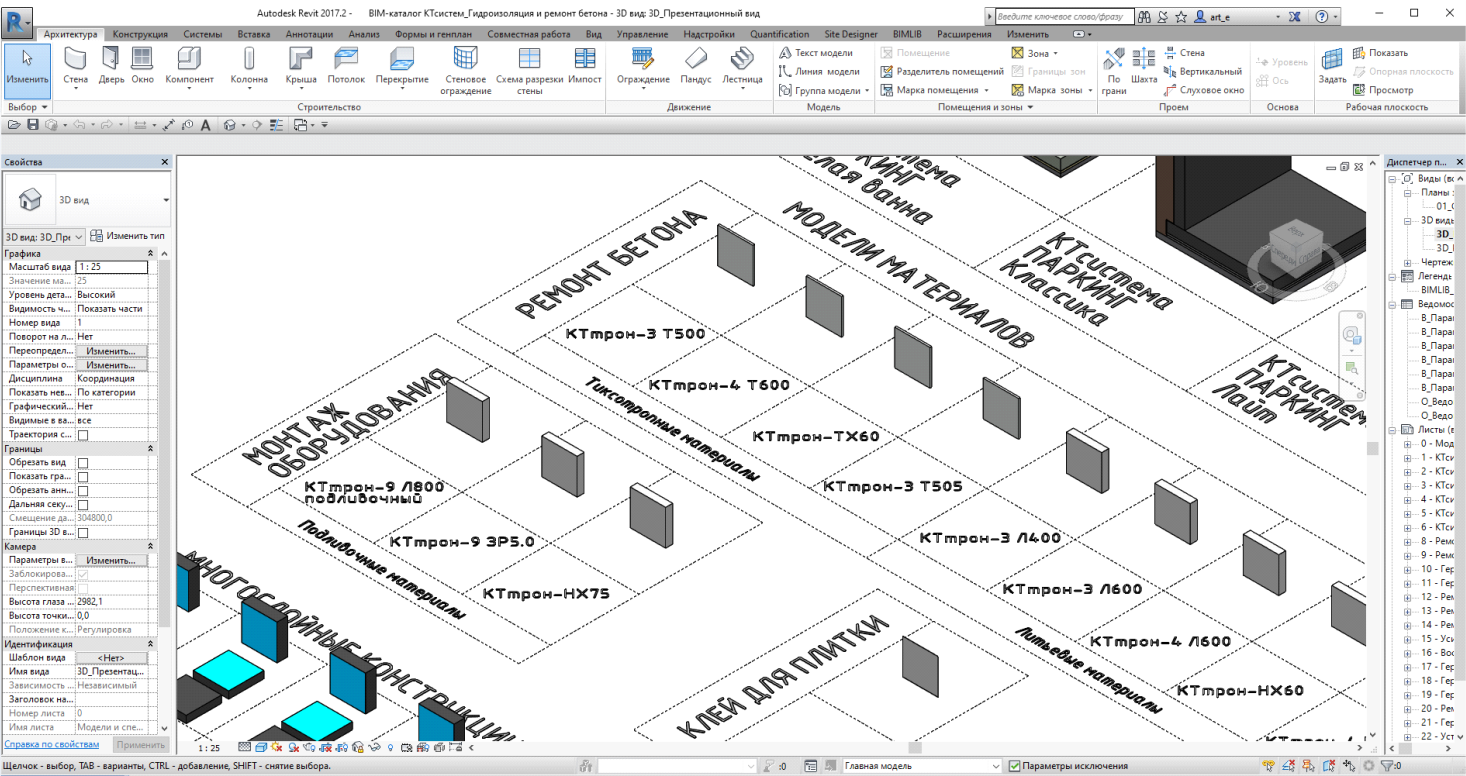

  BIM-модели по ремонту бетона
ремонт бетона.png

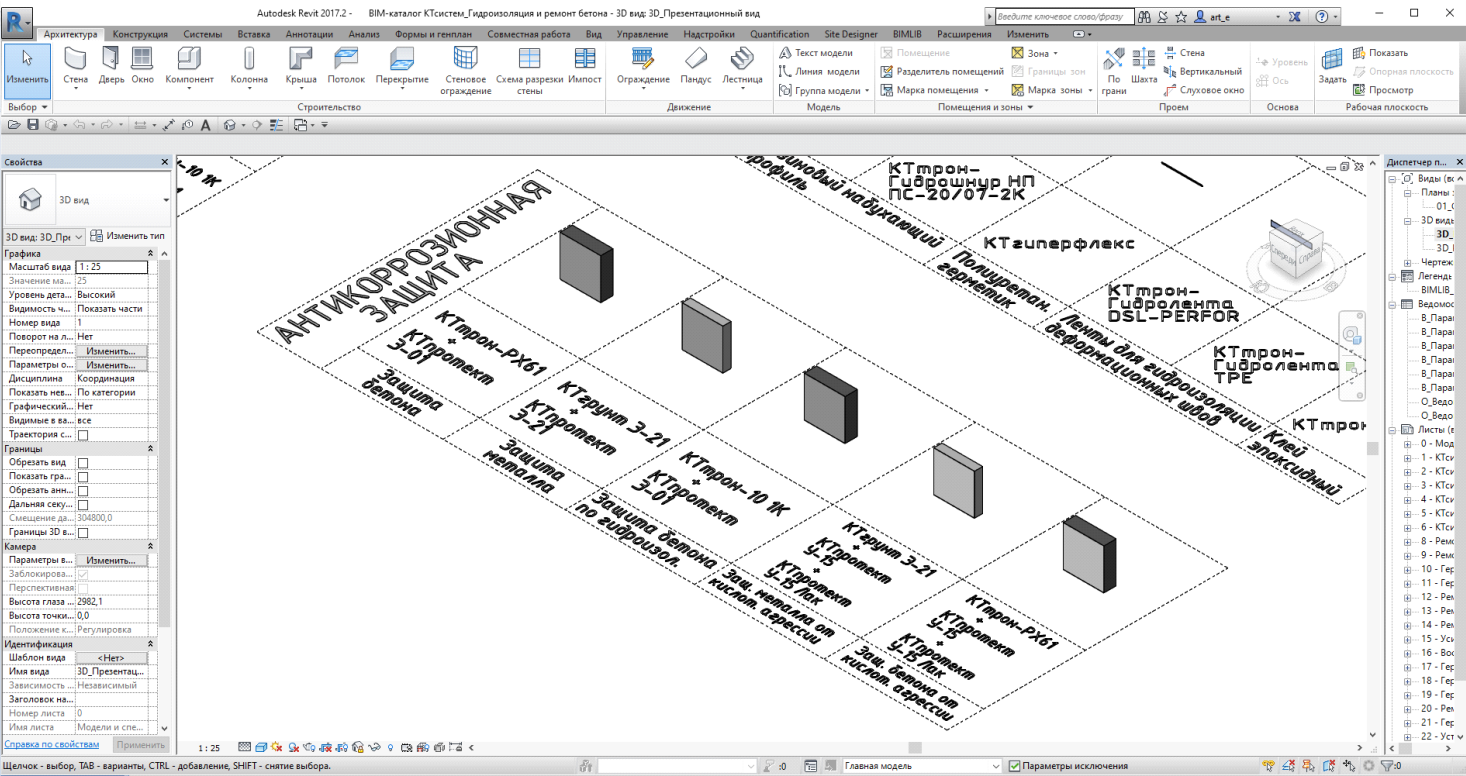

BIM-модели по АКЗ бетона и металла


  Системы для подземной гидроизоляции

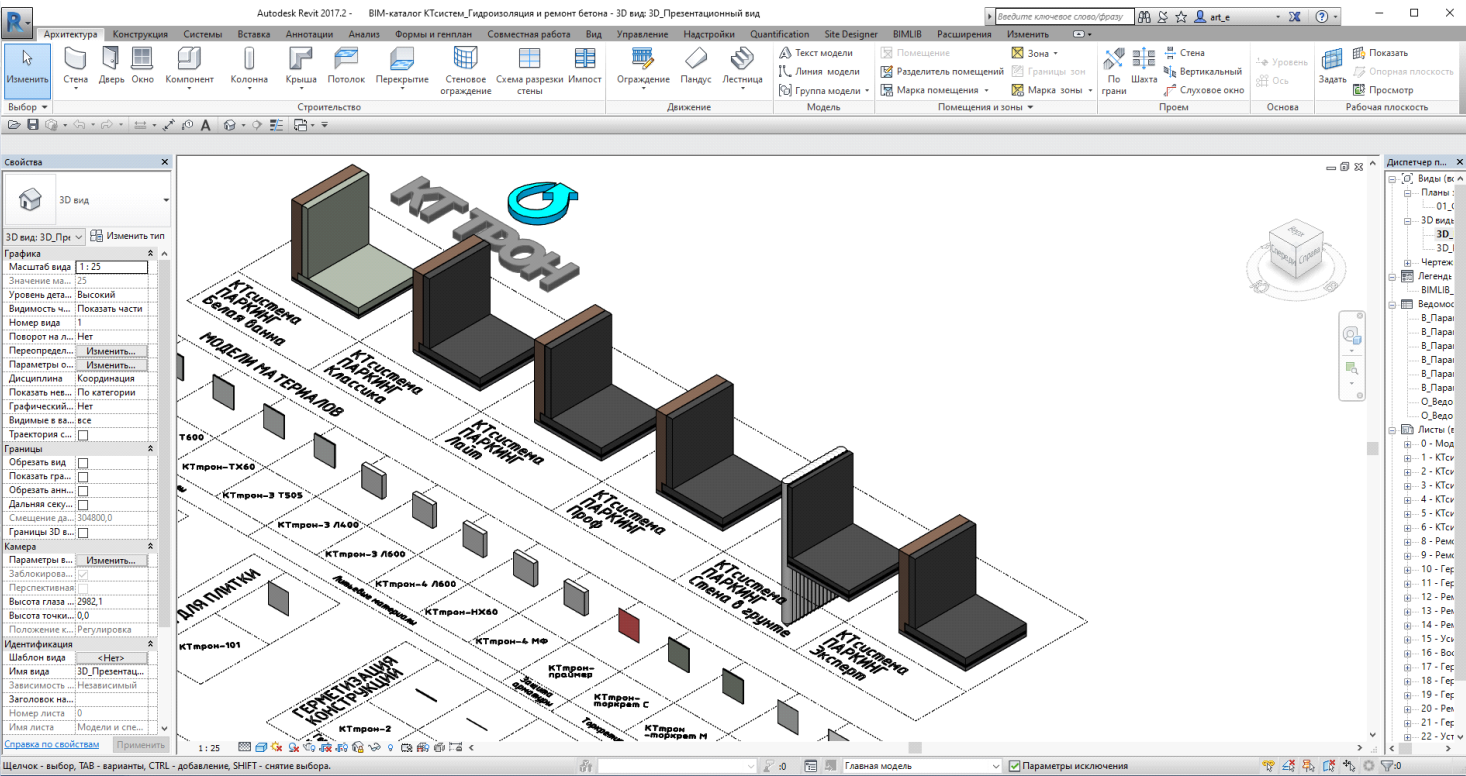

"КТсистема Паркинг"
КТсистема Паркинг.png



Кнопка_скачать каталог Revit.png

*Для скачивания полного BIM-каталога достаточно скачать любую модель



Кнопка_скачать инструкцию.png

*Инструкция проектировщика. Использование в Autodesk Revit BIM-моделей «КТтрон»



BIM-каталог КТтрон в Revit. Краткое описание

В файле RVT разработаны спецификации для подсчета количества материалов «КТтрон» по Форме 7, спецификация типов стен, перекрытий и фундаментных плит. Так же заведены спецификации материалов с основными техническими характеристиками.

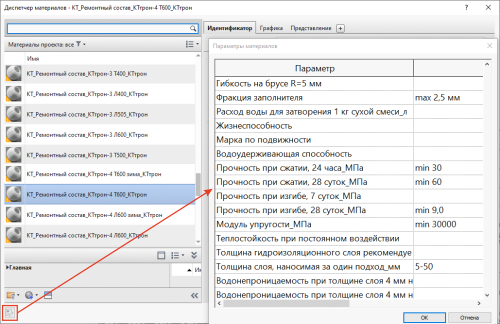

Просмотреть технические характеристики материалов, заполненные в соответствии с техническим описанием «КТтрон» в том числе и пользовательские параметры, можно в диспетчере материалов на вкладке «Управление».

Для правильного расчета материалов в спецификации, требуется заполнить параметры «ADSK_Материал тип подсчета» и «ADSK_Норма расхода» в зависимости от единиц измерения и с учетом толщины материала в конструкции или количества слоев.     Инструкция 1.png

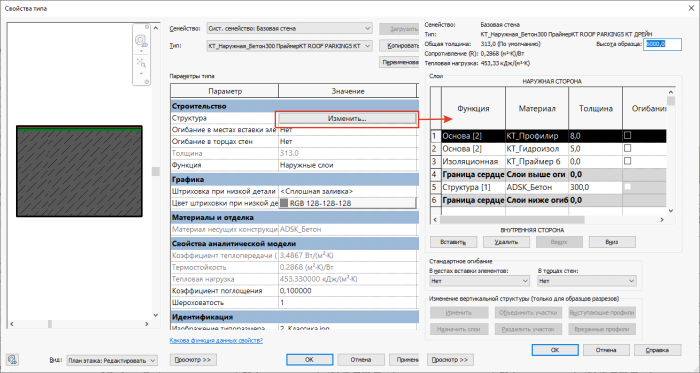

    Инструкция 2.2.png Модели стен, перекрытий и фундаментных плит содержат необходимые технические данные о изделии. Параметры можно просмотреть в окне свойств конкретного экземпляра и в окне настроек типа.


Размещение моделей в проекте

Для размещения моделей необходимо:

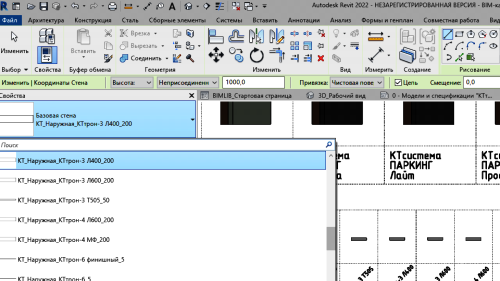

 Перейти на любой из видов, на панели управления перейти во вкладку «Архитектура», команда «Стена», в панели свойств выбрать нужный тип и разместить так, как Вам необходимо.  Инструкция 3.png

Скачать Инструкцию проектировщика. Использование в Autodesk Revit BIM-моделей «КТтрон»

Скачать BIM-каталог в Autodesk Revit

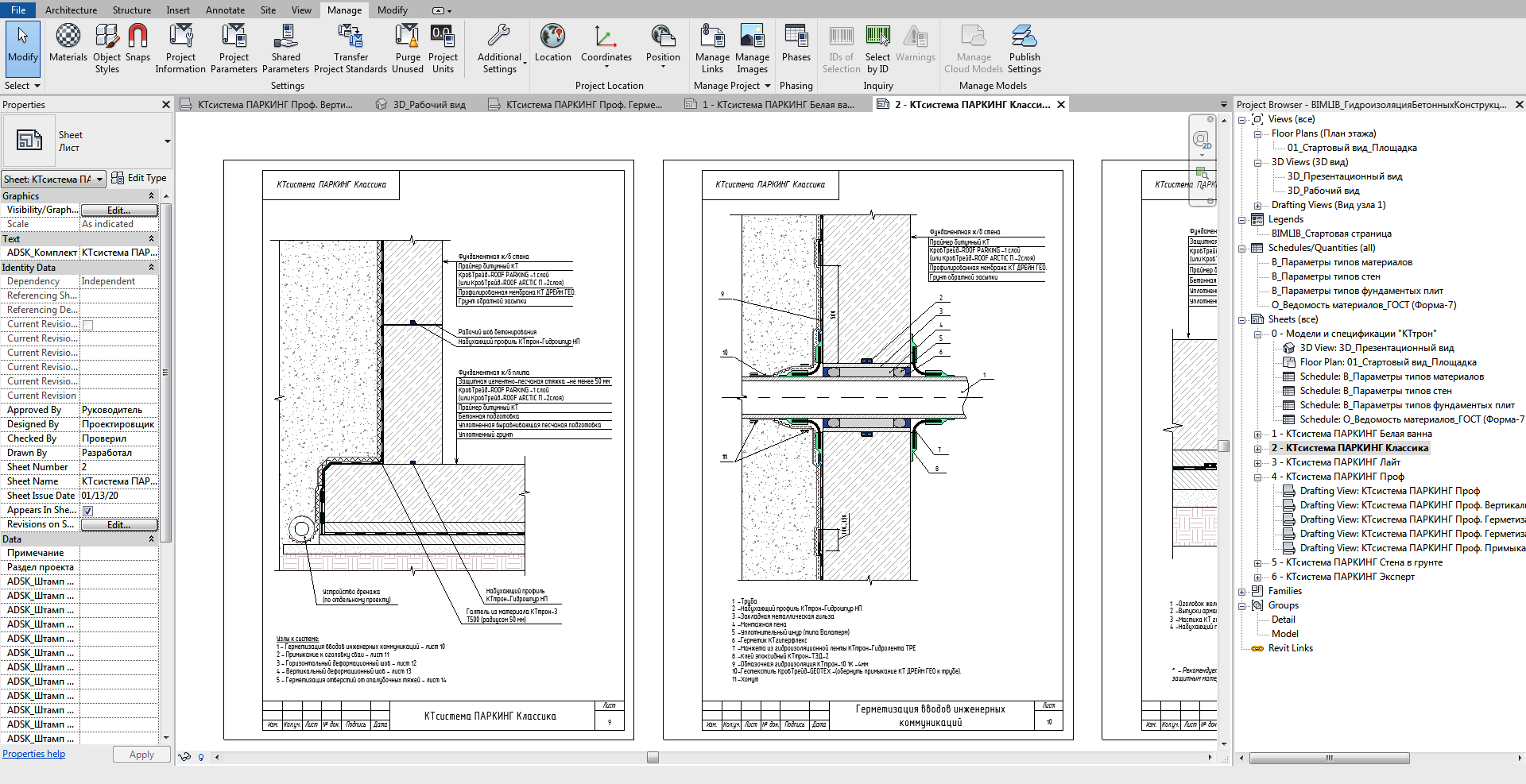

BIM-каталог КТтрон включает узлы:


BIM-технологий в сфере строительства

  • Ремонт локальных дефектов в защитном слое железобетонных конструкций перед проведением работ по гидроизоляции
  • Ремонт дефектов горизонтальной поверхности железобетонных конструкций методом заливки
  • Герметизация глубоких трещин раскрытием от 0,1 до 5 мм в ж/б конструкциях методом инъецирования материала КТинжект ЭП-095
  • Герметизация глубоких трещин раскрытием от 0,3 до 10 мм в ж/б конструкциях методом инъецирования материала Микролит
  • Ремонт дефектов ж/б конструкций
  • Ремонт дефектов и усиление ж/б плит перекрытия
  • Ремонт дефектов ребристых плит
  • Усиление колонн методом увеличения сечения
  • Восстановление защитного слоя бетона методом торкретирования
  • Герметизация межблочных и межплитных швов
  • Герметизация по примыканию пол-стена в ж/б конструкциях, заполненных водой (резервуары, бассейны и т.п.)
  • Герметизация ввода инженерных коммуникаций между стеной и гильзой (или между стеной и трубой, установленной без гильзы)
  • Ремонт дефектов кирпичной кладки
  • Герметизация глубоких трещин в кирпичной кладке методом инъецирования материала Микролит
  • Устройство защитного слоя кирпичных стен с применением дополнительного армирования
  • Горизонтальные деформационные швы
  • Вертикальные деформационные швы
  • Герметизация отверстий от опалубочных тяжей
  • Примыкания к оголовку сваи


Кнопка_скачать каталог Revit.png

*Для скачивания полного BIM-каталога достаточно скачать любую модель
