Ремонт дефектов бетона с оголением арматуры

Ремонт дефектов бетона с оголением арматуры

Выбор способа и методов ремонта бетона с оголением арматуры зависит от степени разрушения конструкции. В зависимости от глубины дефектов бетона можно выделить следующие степени разрушения конструкции:

  • поверхностные разрушения до 20 мм
  • средняя степень разрушения 20-40 мм
  • высокая степень разрушения 40-100 мм
  • очень высокая степень разрушения более 100 мм

Поверхностные разрушения до 20 мм, как правило, не затрагивают арматуру.

Дефекты бетона средней степени разрушения и выше диагностируют участки оголения металлической арматуры. Ремонт дефектов в этом случае требуется производить с устройством антикоррозийной защиты металлической арматуры, а в иных случаях с заменой самой арматуры или ее части.

Защита арматуры от коррозии обязательна и производится до укладки ремонтных материалов. Это значительно уменьшает вероятность образования нового коррозионного слоя в результате воздействия на арматуру влажности, агрессивных сред и т.д. Для защиты арматуры от коррозии применяются пассивирующие составы, которые создают на поверхности металла препятствующий коррозии защитный слой.

В системе ремонтных и гидроизоляционных материалов «КТтрон» для защиты арматуры от коррозии служит состав «КТтрон-праймер».

Выбор технологического решения для ремонта дефектов бетона с оголением арматуры

Выбор технологического решения по ремонту конструкции при наличии участков оголения арматуры зависит от степени коррозии (см. таблицу 1).

Таблица1 – Выбор технологического решения ремонта конструкции в зависимости от степени коррозии арматуры

 Степень коррозии арматуры     Технологическое решение

1-5 %

  1. Удаление продуктов коррозии с арматуры.
  2. Защита арматуры от коррозии.
  3. Восстановление защитного слоя бетона без требования усиления конструкции.

5-30 %

  1. Удаление продуктов коррозии с арматуры.
  2. Защита арматуры от коррозии.
  3. Восстановление бетона с усилением конструкции (без дополнительной установки арматуры).

>30 %

  1. Удаление продуктов коррозии с арматуры.
  2. Установка дополнительной арматуры или замена существующего арматурного каркаса.
  3. Защита арматуры от коррозии.
  4. Восстановление бетона с усилением конструкции.

Технология ремонта дефектов бетона с оголением арматуры

Технология ремонта дефектов бетона, в том числе дефектов с оголением арматуры, подробно описана в СТО КТ 62035492.007-2014 «Материалы и системы «КТ ТРОН®» для усиления, ремонта и гидроизоляции строительных конструкций», в п. 3 Технология производства работ.

Особенности ремонта дефектов бетона с оголением арматуры

  • Глубина расчистки бетона за арматурой должна быть минимум 20 мм.
  • Оголенную арматуру лучше всего очищать от коррозии при помощи пескоструйного аппарата.
  • При отсутствии такой возможности, следует очистить арматуру от следов коррозии металлическими щетками, промыв дополнительно струей воды под давлением 300 атм.
  • При разрушении арматуры более чем на 30 %, следует ее заменить на новую.
  • На очищенную арматуру следует нанести защитный состав «КТтрон-праймер».

Произвести укладку ремонтного материала, необходимого для конкретного технологического решения, одним из двух методов:

  1. Заполнить полость дефекта тиксотропным материалом «КТтрон-3», «КТтрон-3 Т500» или «КТтрон-4 Т600» методом послойного нанесения (см. рисунок 1). При этом толщина каждого слоя должна быть не более 30 мм.

    Ремонт бетона с оголением арматуры 1.jpg

    а)                                                              б)                                                               в)

    а) – дефект строительной конструкции с оголением арматуры
    б),в) – вскрытие и ремонт дефекта

    1 – строительная конструкция; 2 – арматура; 3 – материал «КТтрон-праймер»;
    4 – материал «КТтрон-3», «КТтрон-3 Т500» или «КТтрон-4 Т600»
    Рисунок 1. Ремонт дефектов бетона с оголением арматуры тиксотропными материалами

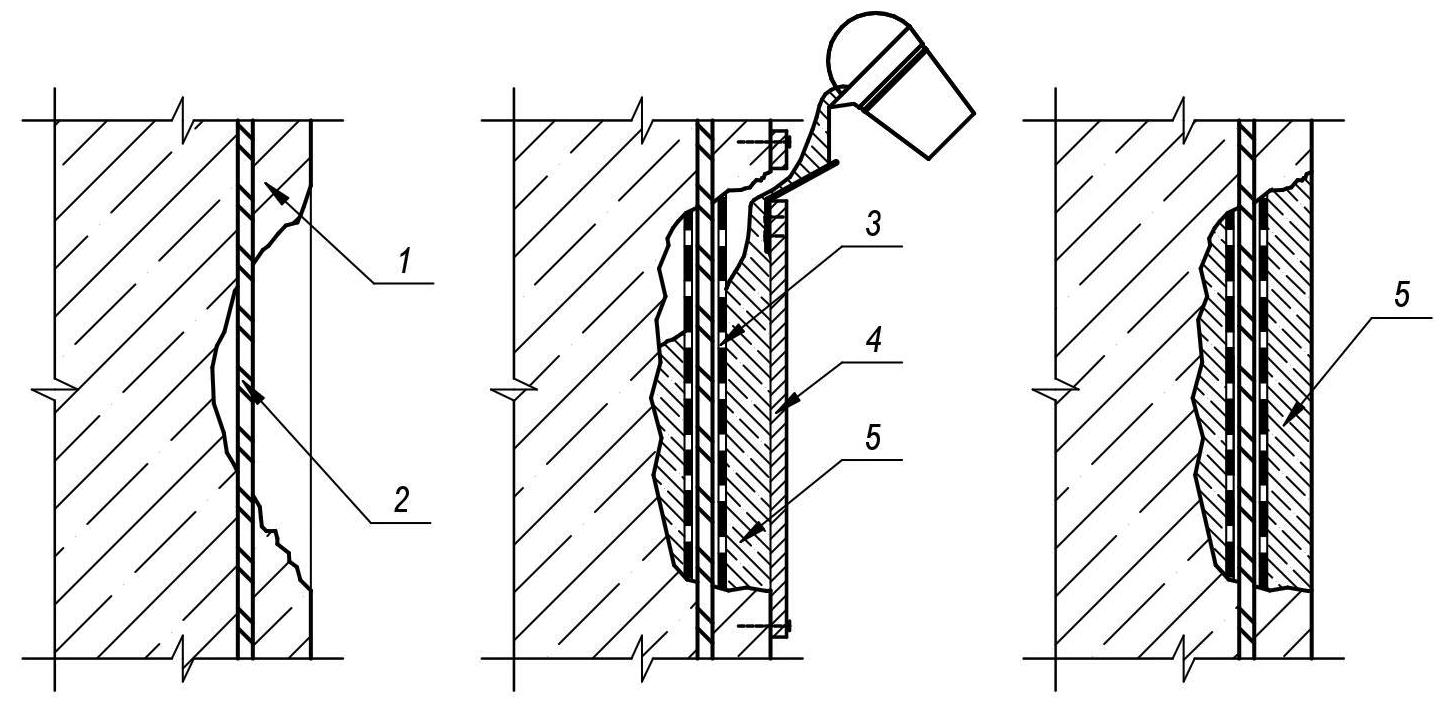

  2. Заполнить полость дефекта методом заливки литьевым материалом «КТтрон-3 Л400», «КТтрон-3 Л600» или «КТтрон-4 Л600» (см. рисунок 2).

    Ремонт бетона с оголением арматуры 2.jpg

    а)                                                              б)                                                               в)

    а) – дефект строительной конструкции с оголением арматуры;
    б),в) – вскрытие и ремонт дефекта;

    1 – строительная конструкция; 2 – арматура; 3 – материал «КТтрон-праймер»;
    4 – опалубка; 5 – материал «КТтрон-3 Л400», «КТтрон-3 Л600» или «КТтрон-4 Л600»


    Рисунок 2. Ремонт дефектов бетона с оголением арматуры литьевыми материалами.

Указанные материалы относятся к категории материалов для конструкционного ремонта. Применение данных ремонтных материалов позволяет восстанавливать не только геометрические размеры конструкций, но и их несущую способность. В восстановленной конструкции основа и ремонтный материал работают как единое целое.

Для более полного совпадения характеристик ремонтного материала с основанием следует придерживаться следующего правила. Для ремонта бетонов с марочной прочностью ниже М300 следует применить материалы «КТтрон-3» и «КТтрон-3 Л400». А для более прочных оснований применить материалы «КТтрон-3 Т500», «КТтрон-3 Л600», «КТтрон-4 Т600», «КТтрон-4 Л600».
