КТгерметизатор (кабельно-трубный герметизатор)

«КТгерметизатор» - герметизирующее устройство для труб и кабелей, устанавливаемое в места прохода инженерных коммуникаций.

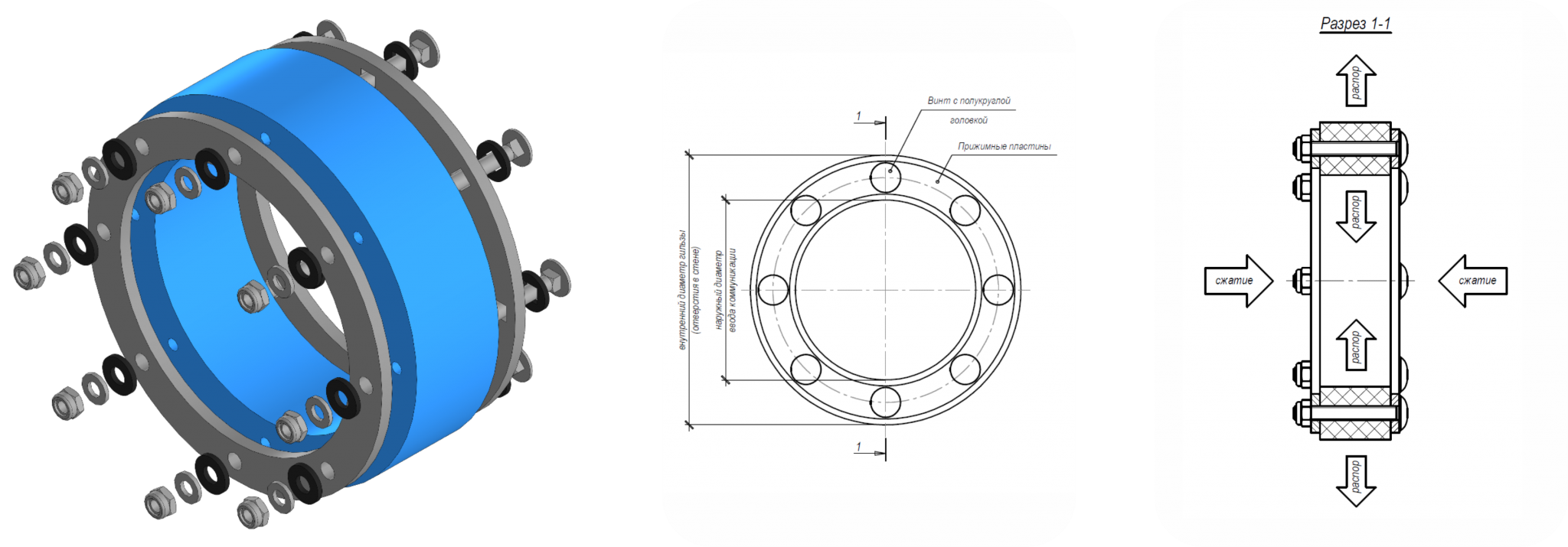

Изделие состоит из сжимающих стальных нержавеющих колец, уплотнительного элемента и стягивающих болтов.

За считанные минуты монтируется вокруг ввода коммуникации в теле строительной конструкции. После затяжки гаек плотно обжимает проводимую коммуникацию и создает эластичное водо- и газонепроницаемое соединение.

Область применения

Применяют при строительстве и ремонте гражданских, промышленных и гидротехнических сооружений.

• Герметизация при устройстве вводов канализации, водопровода, теплотрасс и др.
• Герметизация кабельных вводов.

• Оперативное перекрытие полости трубы при авариях и/или при проведении плановых ремонтных работ.


Достоинства

Надежность

• Создание эластичного водо- и газонепроницаемого соединения.
• Высокое качество сырья (нержавеющая сталь класса А2/А4 толщиной 5 мм).

• Сейсмостойкость, вибростойкость.

Удобство применения

Варианты исполнения КТгерметизаторов

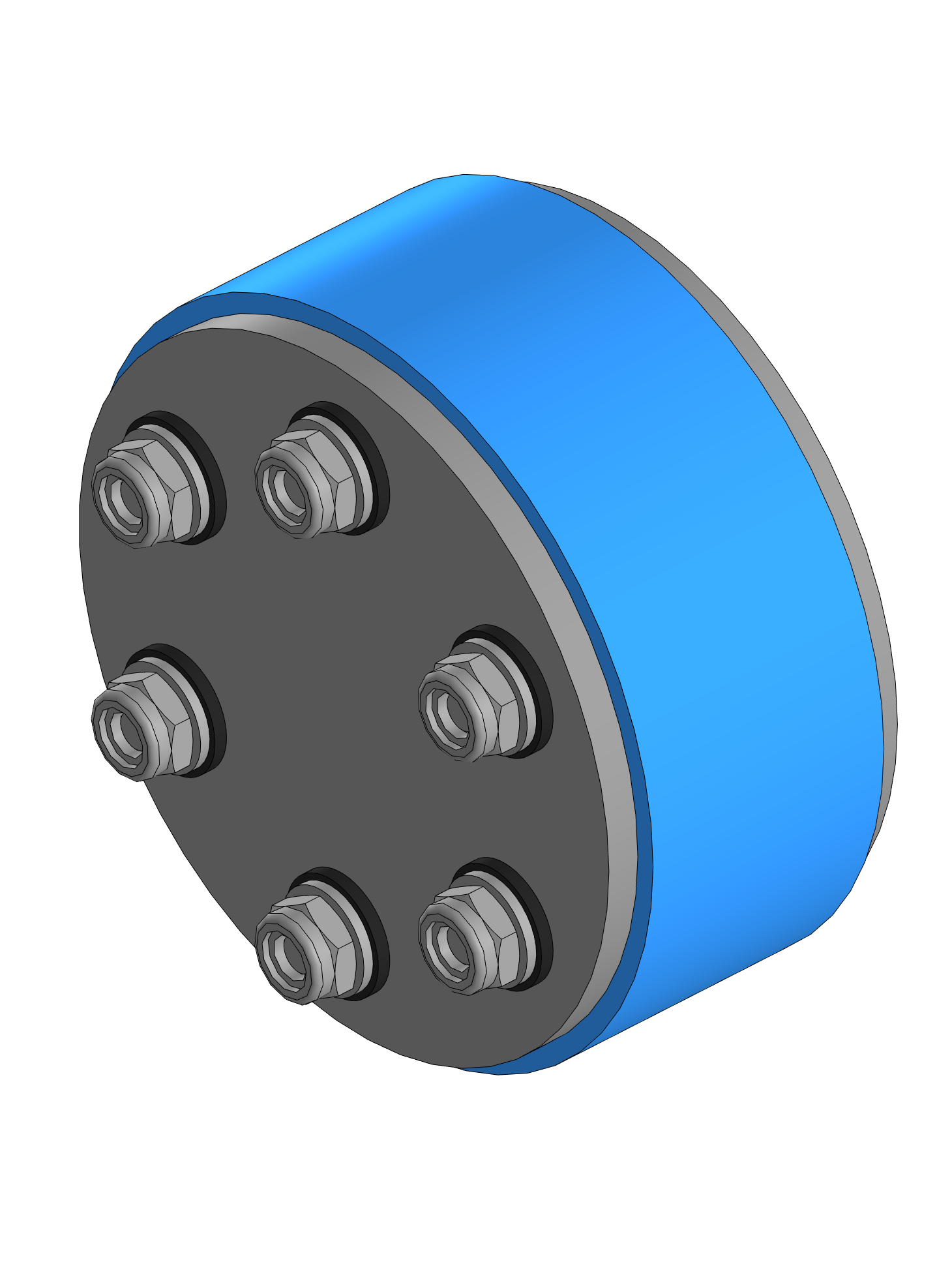

Герметизация одиночных вводов:

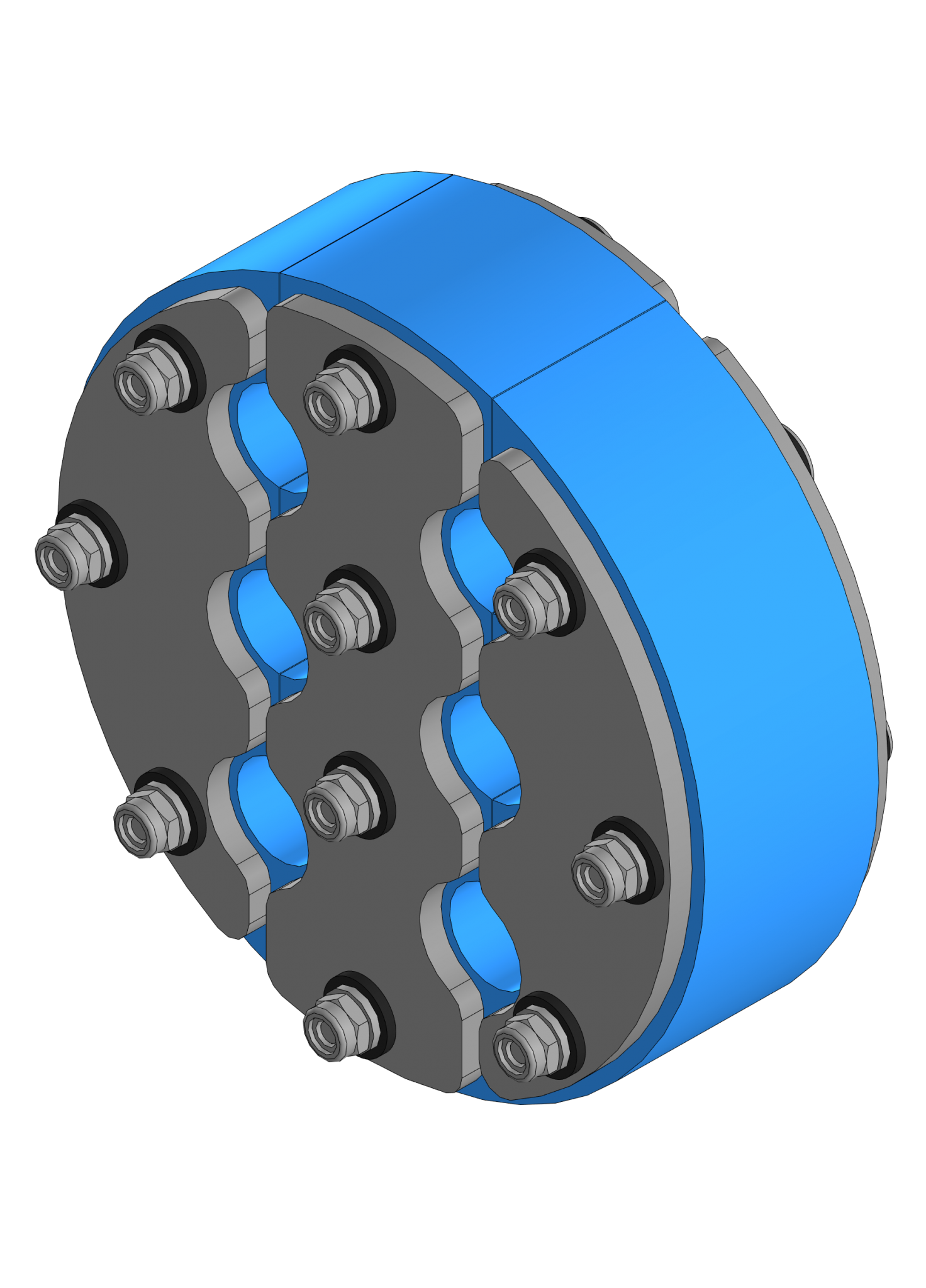

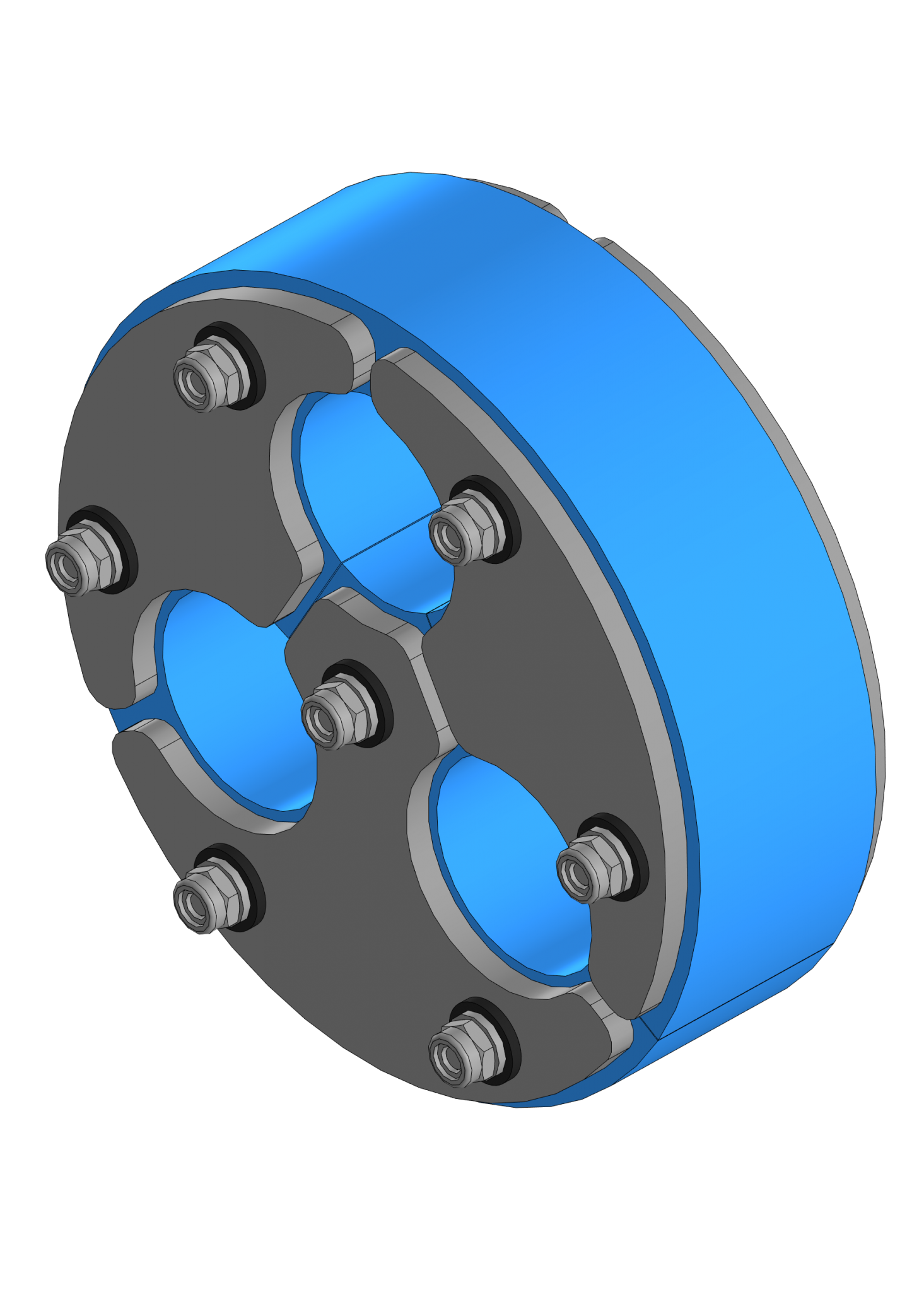

Герметизация группы вводов:

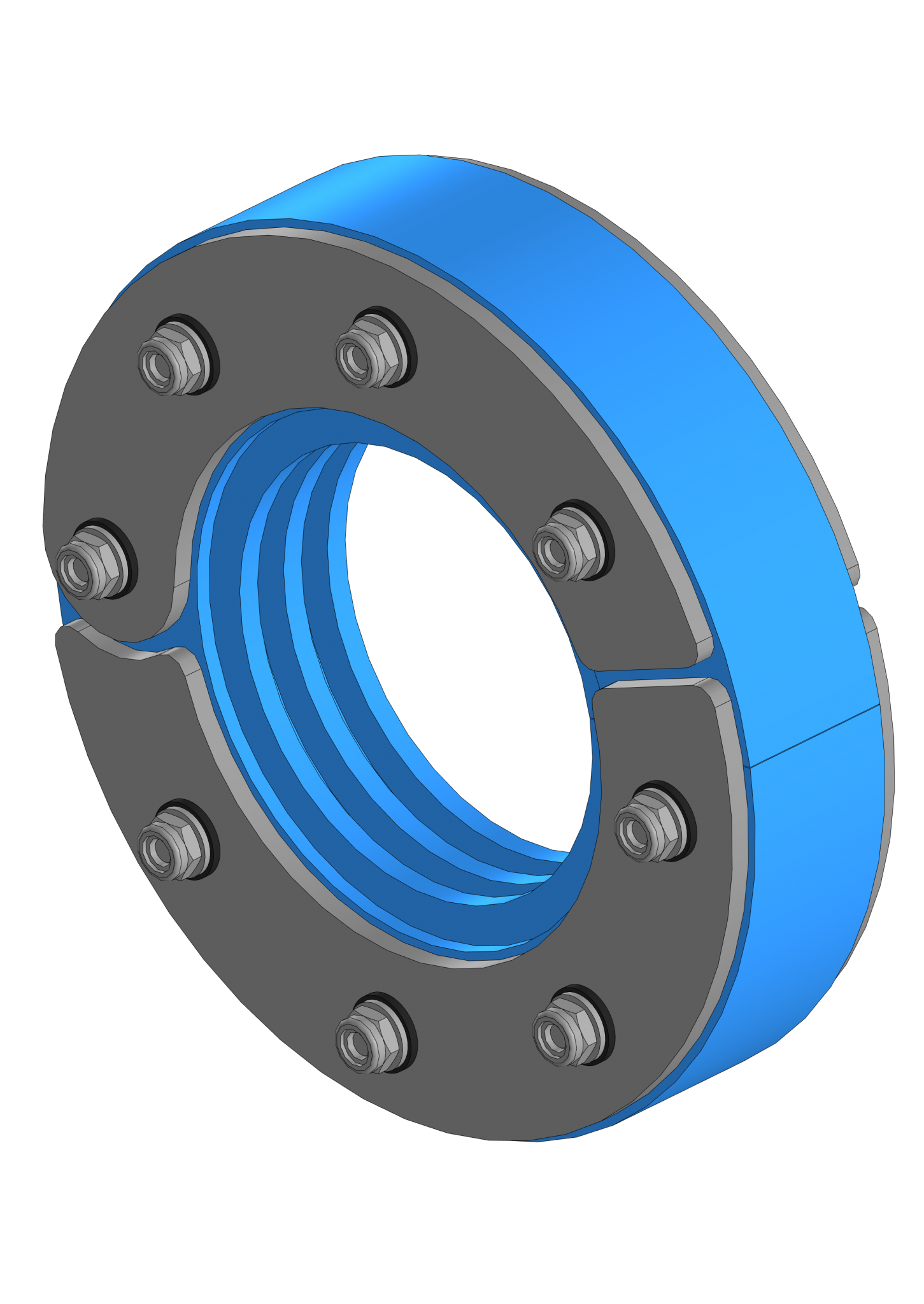

Герметизация гофрированных труб:

Герметизация вводов в условиях повышенной сейсмичности:

Упаковка

Изделия поставляются в комплекте, упакованным в индивидуальную картонную коробку, обеспечивающую защиту от механических повреждений и влаги.

В стандартный комплект входит:

• КТгерметизатор;
• крепеж;
• смазка.

Дополнительно в комплект может входить КТгильза и КТфланец с крепежом.
В комплект с металлической КТгильзой входит набухающий профиль КТтрон-Гидрошнур НП.

Дополнительная комплектация

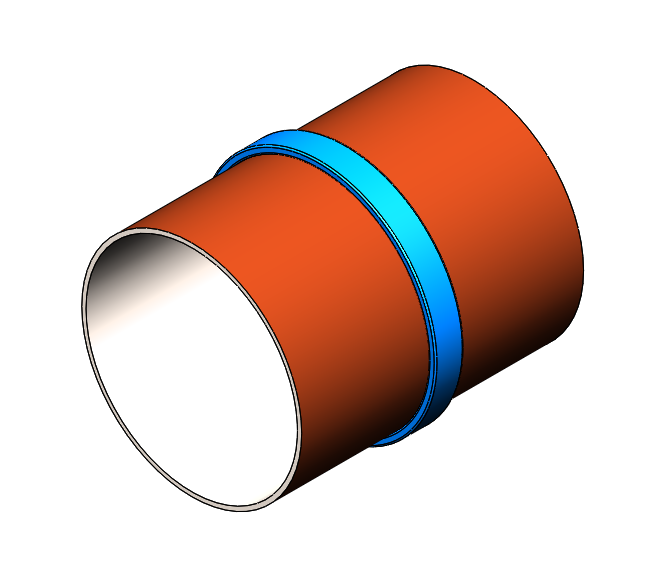

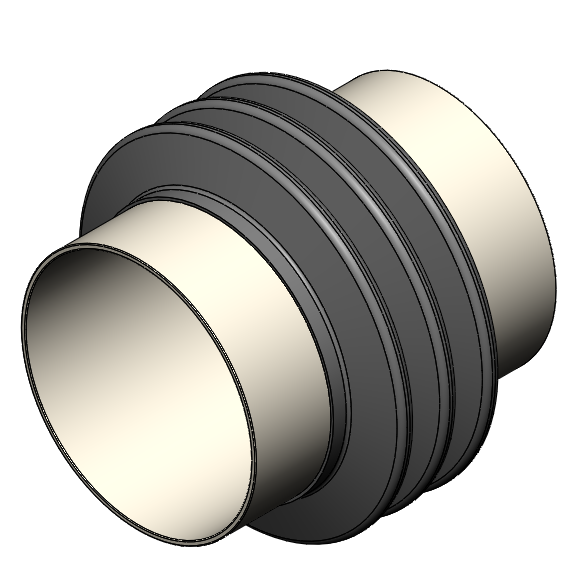

КТгильза

Служит «оболочкой» для установки КТгерметизатора и обеспечивает его плотное прижатие по наружному контуру. КТгильзу закладывают в тело конструкции (соосно с будущей коммуникацией) и заливают бетоном.

Тип в зависимости от технологии монтажа:

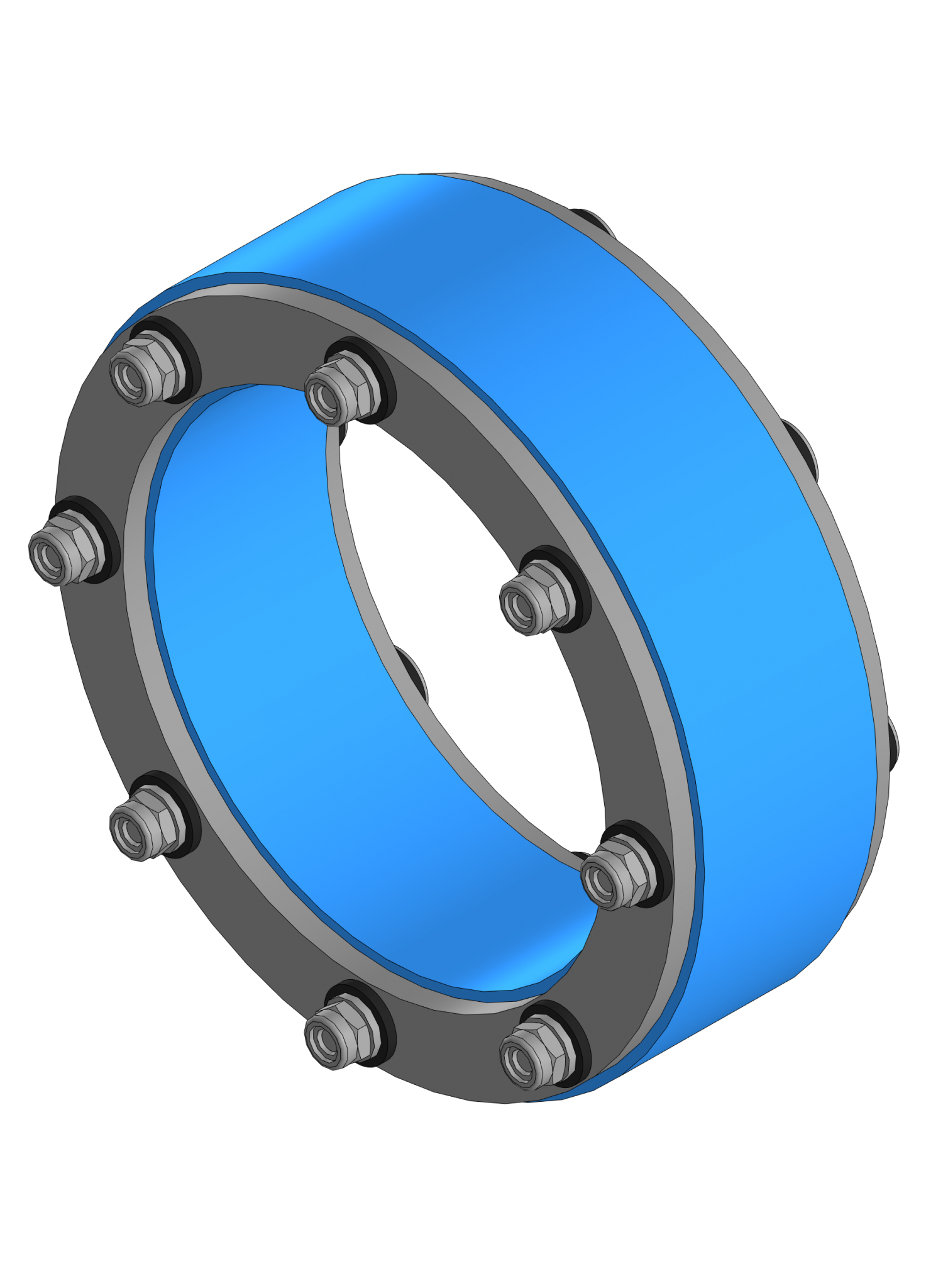

• сплошная;

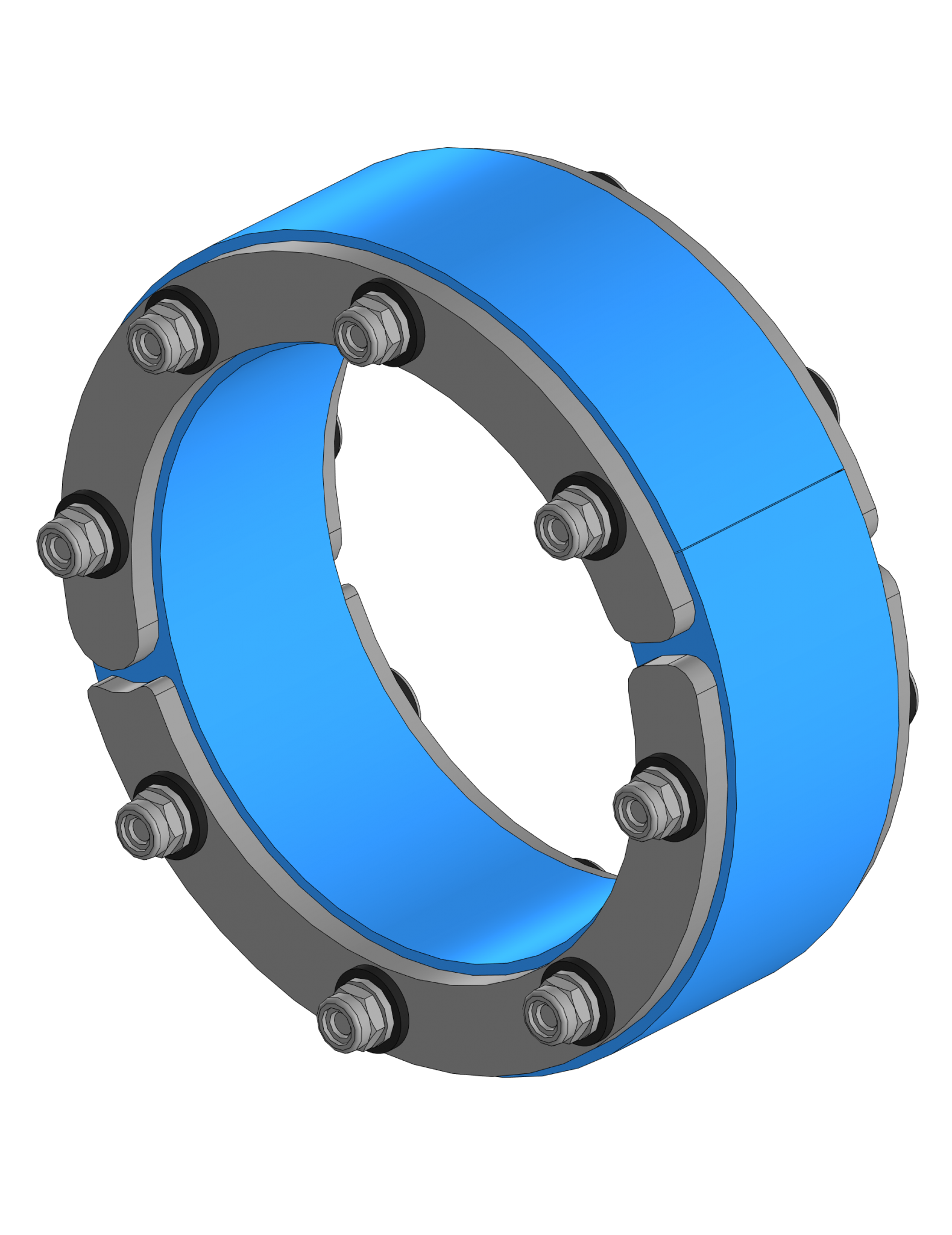

• разъемная.

Материал:

• металл;
• бетон;
• полимер.

Стандартная длина – 600 мм (обрубить по месту на необходимую длину).

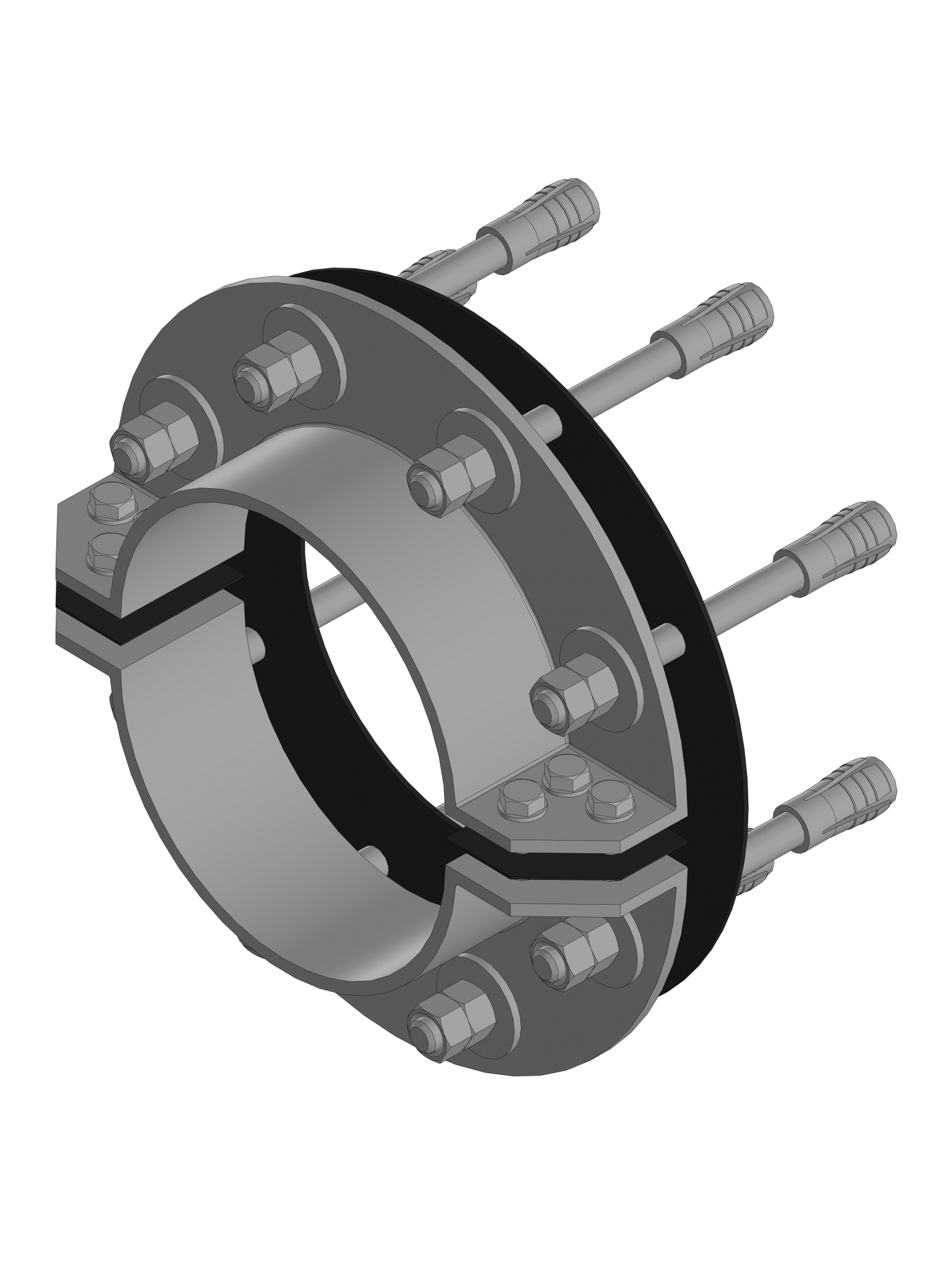

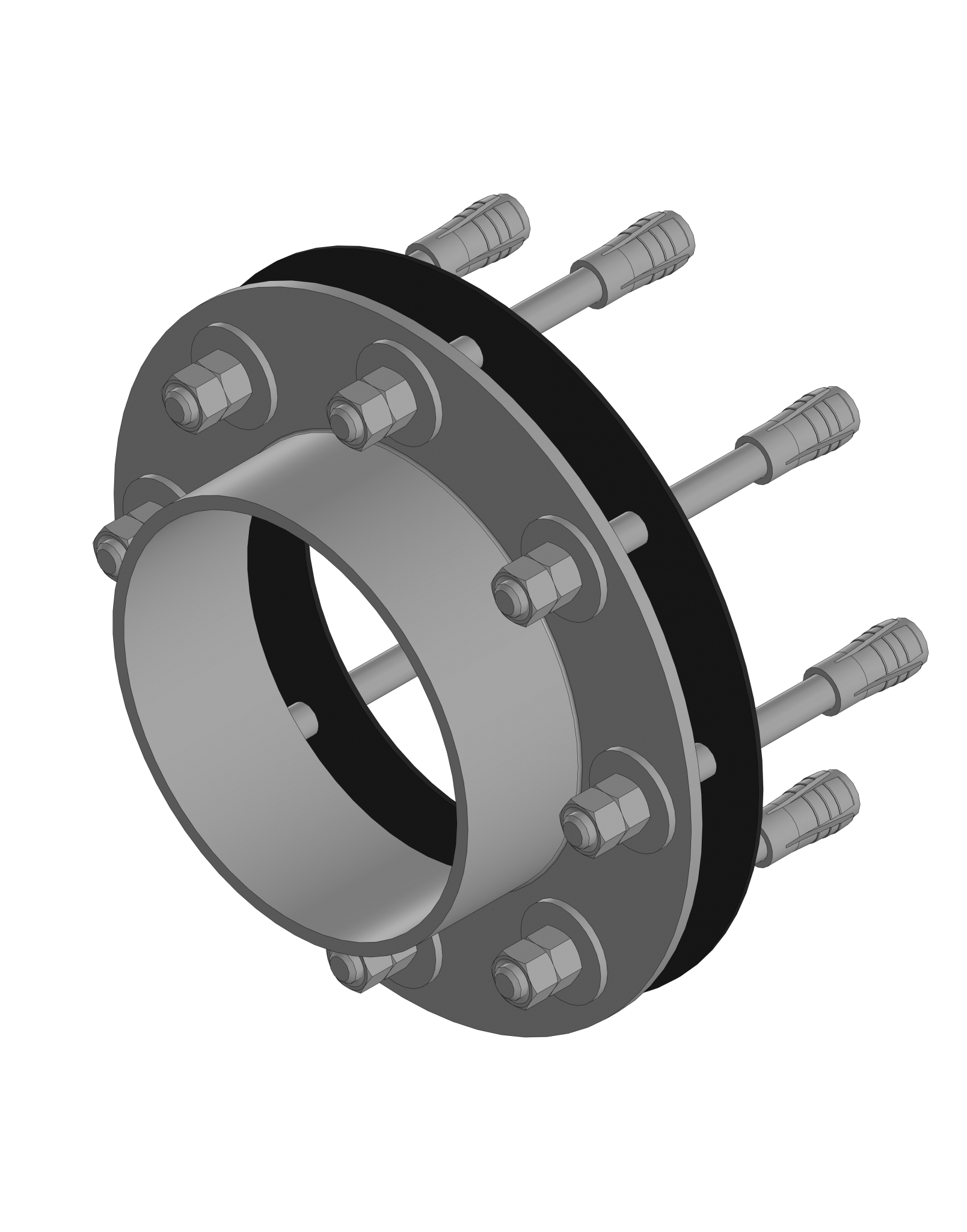

КТфланец

Металлическое изделие с резиновым уплотнителем. Применяется в условиях смещенного инженерного ввода. Устанавливается на поверхность стены, соосно с проведенной коммуникацией, и служит «оболочкой» для последующей установки КТгерметизатора.

Материал:

• сплошной;
• разъемный.





Тип в зависимости от назначения	трубный; кабельный; кабельно-трубный; заглушка
Тип в зависимости от технологии монтажа	сплошной (монтаж до прокладки коммуникаций); разъемный (монтаж после прокладки коммуникаций)
Материал уплотнительного элемента	силикон; резина; полиуретан
Давление, бар	не менее 4
Глубина заложения, м, не более	50
Уровень вибрации, мм/с, не более	0,45
Внешний диаметр, мм	от 70 до 1200
Твердость по Шору «А», усл. ед., не менее	40
Температура эксплуатации, °С	от -60 до +300
Контакт с питьевой водой	разрешен

1 Установка КТгерметизаторов

Изделие состоит из сжимающих стальных колец, уплотнительного элемента и стягивающих болтов.

1. Устанавливается вокруг ввода коммуникации в КТгильзу, КТфланец или отверстие в железобетонной конструкции, выполненное алмазным бурением.
2. После затяжки гаек уплотнительный элемент надежно обжимает проводимую коммуникацию и прочно фиксируется в строительной конструкции.
